SSVA: Kalitos ir Ivanivkos savivaldybėms Ukrainoje sukurti ortofotografiniai žemėlapiai

VšĮ Statybos sektoriaus vystymo agentūra (SSVA), vykdanti pagalbos Ukrainai projektus, dalinasi tarpiniais projekto „Teritorijų planavimas Ukrainos savivaldos institucijoms“ rezultatais.

2025 m. lapkričio mėn. pradėto projekto tikslas – Černihivo regione esančios Ivanivkos ir Kyjivo apskrityje esančios Kalitos savivaldybėms suteikti skaitmeninius žemėlapius, parengti teritorijų bendruosius planus ir geoinformacinius valdymo įrankius. Taip pat – apmokyti vietinius specialistus suteiktais technologiniais įrankiais naudotis ir juos atnaujinti savarankiškai, kad projekto metu sukurta vertė būtų ilgalaikė.

SSVA Topografijos ir inžinerinės infrastruktūros informacijos skyriaus GIS inžinierius Laurynas Liudvinavičius atskleidžia, kad viename iš pirmųjų projekto įgyvendinimo etapų intensyviai dirbta pasitelkiant palydovinę informaciją – renkant ir rektifikuojant savivaldybių teritorijos vaizdus, reikalingus ortofotografinių žemėlapių sudarymui. Šie ortofotografiniai žemėlapiai kituose projekto etapuose bus naudojami sudarant minėtų savivaldybių erdvinių objektų duomenų bazę ir teritorijų bendruosius planus. Todėl kokybiškos pirminės medžiagos sukūrimas – itin svarbus projekto etapas.

„Besiruošdami ortofotografinių žemėlapių kūrimo darbams, susidūrėme su tam tikrais apribojimais – vykstant karui, civilinės aviacijos skrydžiai lėktuvais šalies teritorijoje negalimi. Todėl, siekiant užtikrinti sėkmingą projekto veiklų įgyvendinimą, ortofotografiniai žemėlapiai Ivanivkos bei Kalitos savivaldybių teritorijoms kurti pasitelkiant palydovus ir jų generuojamus aukštos rezoliucijos vaizdus,“ – kilusius iššūkius atskleidžia L. Liudvinavičius.

Pasak SSVA eksperto, Ivanivkos ir Kalitos savivaldybės apima daugiau nei 700 kv. km teritoriją, o tam, kad palydoviniai vaizdai taptų žemėlapiu, palydovų pateiktas nuotraukas buvo būtina rektifikuoti. Šis procesas – ne tik imlus laikui, bet ir reikalauja ypatingo kruopštumo. Vis tik, jungtinei specialistų iš Ukrainos ir SSVA ekspertų komandai tai pavyko atlikti vos per keturis mėnesius nuo sutarties pasirašymo.

„Dėl Žemės reljefo nelygumų ir palydovo jutiklio pasvirimo kampo, pirminiai palydovo vaizdai visada turi geometrinių iškraipymų. Pavyzdžiui, kalvos ar aukšti pastatai nuotraukoje atrodo „paguldyti“. Rektifikavimo procesas šiuos iškraipymus pašalina – vaizdas matematiškai „ištiesinamas“ ir susiejamas su tikslia koordinačių sistema. Tai sudėtingas procesas, tačiau jis užtikrina vaizdų tikslumą. Atlikus vaizdų rektifikavimą, žemėlapiuose matomi objektai atitinka jų faktinę padėtį vietovėje,“ – vaizdų rektifikavimo svarbą įvardija L. Liudvinavičius ir priduria, kad nerektifikuotų palydovinių nuotraukų paklaida vietovėje paprastai siekia apie 5 metrus lyginant su jo realia padėtimi vietovėje. Atlikus vaizdų rektifikavimo procesą, paklaida nesiekia 1 metro.

Tam, kad būtų sudaryti reikiami teritorijų ortofotografiniai žemėlapiai, Kalitos savivaldybės teritorijai buvo parinktas 21 kontrolinių žemės taškų tinklas, o Ivanivkai sudarytas tinklas iš 34 kontrolinių taškų. Jų koordinatės vietovėse nustatytos tiksliaisiais geodeziniais instrumentais, o patys kontroliniai taškai išdėlioti vienodais atstumais.

SSVA ekspertų teigimu, palydovinių vaizdų rinkimas ir nuotraukų rektifikavimo procesas yra baigtas – Ivanivkos ir Kalitos savivaldybių teritorijoms sukurti skaitmeniniai ortofotografiniai žemėlapiai – šiuo metu vyksta jų kokybės tikrinimo procesas.

Daugiau apie projektą „Teritorijų planavimas Ukrainos savivaldos institucijoms“ ir kitas jo veiklas galite sužinoti čia.

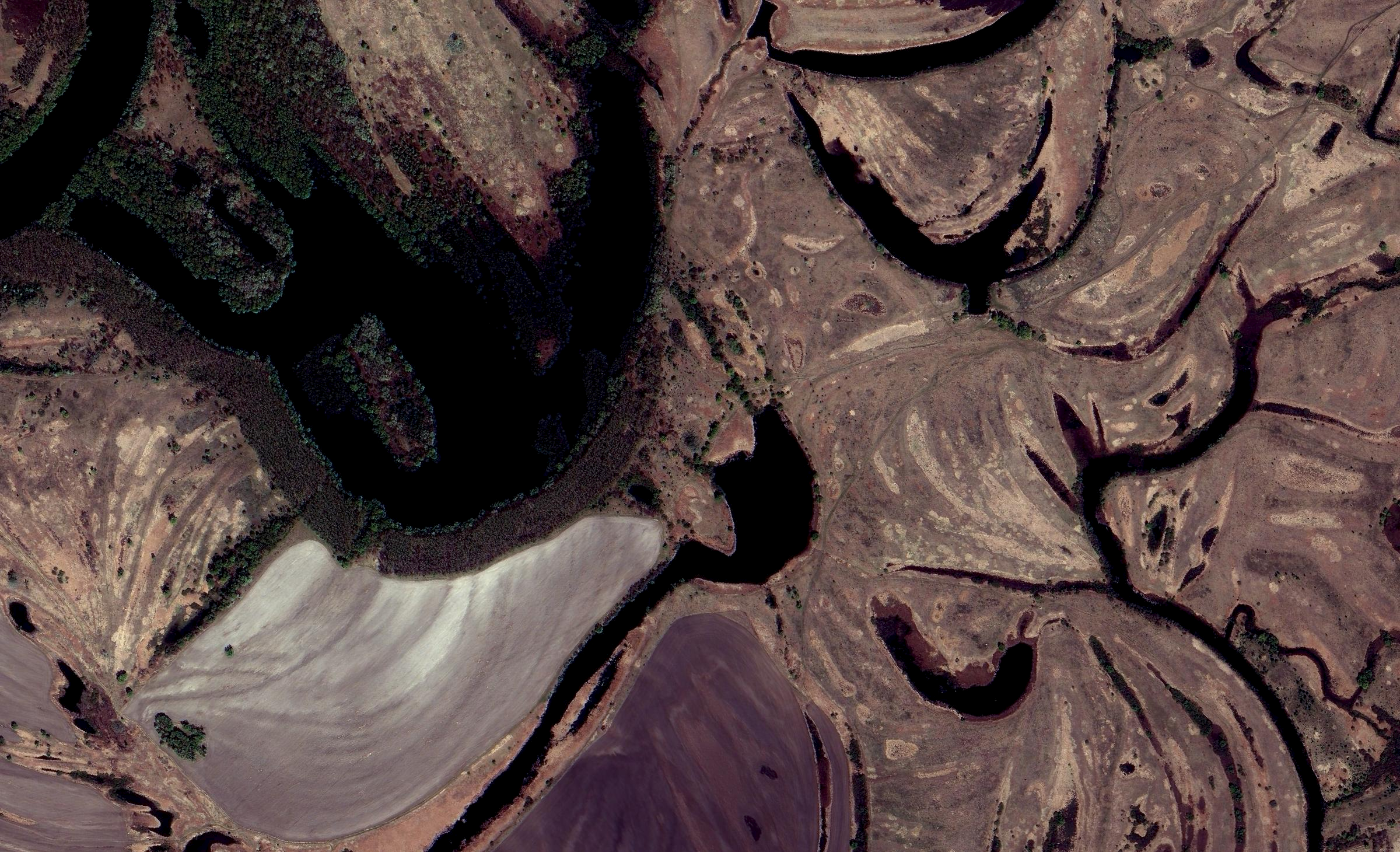

1 pav. Ortofotografinio žemėlapio fragmentas
